Wettersatellit NOAA 18 empfangen!

Also da fliegen Satelliten rum, die irgendwelche Bilder übertragen.
Und die kann man einfach empfangen? Ja! Das geht, und es macht unfassbar viel Spaß.

NOAA 18? Wer oder was ist das?

Na ein Wettersatellit!

Da ich mich schon lange mit Funk beschäftige, war es schon immer meinen Traum mal Daten aus dem Weltall zu empfangen.
Heute war es endlich so weit. Zur richtigen Zeit habe ich geschaut, ob nicht zufällig gleich ein Wettersatellit vorbeikommt, welcher sich empfangen lässt. So konnte ich heute diese Aufnahme der Erde aufzeichnen:

Ausschnitt einer Aufnahme von NOAA-18 vom 18.01.2022

Einleitung

Aber erst einmal die Basics.
Wettersatelliten sind Satelliten, die teilweise schon seit mehreren Jahrzehnten in einem Orbit um die Erde kreisen, um den Menschen einen Blick auf die Erde zu geben. Dies ist besonders für “präzisere” Wettervorhersagen wichtig.

Die Wettervorhersage für den Kürzestfristbereich (ein bis drei Stunden), das so genannte Nowcasting, wird direkt aus den Satellitenbildern gewonnen.

https://de.wikipedia.org/wiki/Wettersatellit

Aufnahmen der Erde werden größtenteils im sichtbaren Spektrum und dem Infrarotspektrum gemacht, aber auch manchmal im Mikrowellenspektrum. Diese Aufnahmen werde per Funk übertragen, damit z.B. Meteorologen sie auswerten können.

Einen Satelliten empfangen

Also da fliegen Satelliten rum, die irgendwelche Bilder übertragen.
Und die kann man einfach empfangen?

Ja! Das geht, und es macht unfassbar viel Spaß.

Dies geht wie bei meinem Projekt Flighttracking mit ADS-B auch einfach mit einem umfunktionierten DVB-T Stick. Für meinen Empfang heute konnte ich sogar meine Flighttracking Antenne nehmen, wobei sich eine “QFH Antenne” hierfür vermutlich besser eignen würde.
Fix “SDR Console” geöffnet und unter “View” den Bereich “Satellites” aufgerufen.

Hier wird dann der Verlauf der Satelliten angezeigt und der “AOS” (Acquisition of Signal)

SDR Console unterstützt einen sogar so weit, dass es beim Auswählen des Satelliten bereits die richtige Frequenz, Modulation und Bandbreite für den Empfang einstellt. So brauch man sich als blutiger Anfänger mit solchen Dingen erst gar nicht beschäftigen. Selbst den benötigten Frequenzdrift, welcher durch den Doppler Effekt zustande kommt wird kompensiert. Diesen Effekt sollte jeder vom Vorbeifahren eines Krankenwagens kennen.

Jetzt empfangen wir also schonmal zur richtigen Zeit auf der richtigen Frequenz einen Ton. Der hört sich bei NOAA 18 so an:

Aufnahme von NOAA 18 am 18.01.2022 auf 137,9125 MHz

Aus Ton wird Bild

Das mag sich erst einmal, nach einem unspektakulären Piepsen anhören, aber in dieser Übertragung steckt ein kleiner Teil eines ganzen Fotos. Um aber aus dieser Übertragung noch Informationen zu gewinnen, bedarf es noch einer Weiterverarbeitung. Dies geschieht z.B. mit dem Programm “wxtoimg”. Das Programm wird eingerichtet und “scharf gestellt”, um automatisch mit der Aufnahme zu beginnen, sobald ein Satellit “aufgeht”, also hinter dem Horizont auftaucht. So baut sich innerhalb der nächsten Minuten ein Bild auf. Wird das Signal während der Übertragung hörbar schlechter, zeichnet sich dies sofort bei wxtoimg ab und das akustische Rauschen wird zu einem optischen.

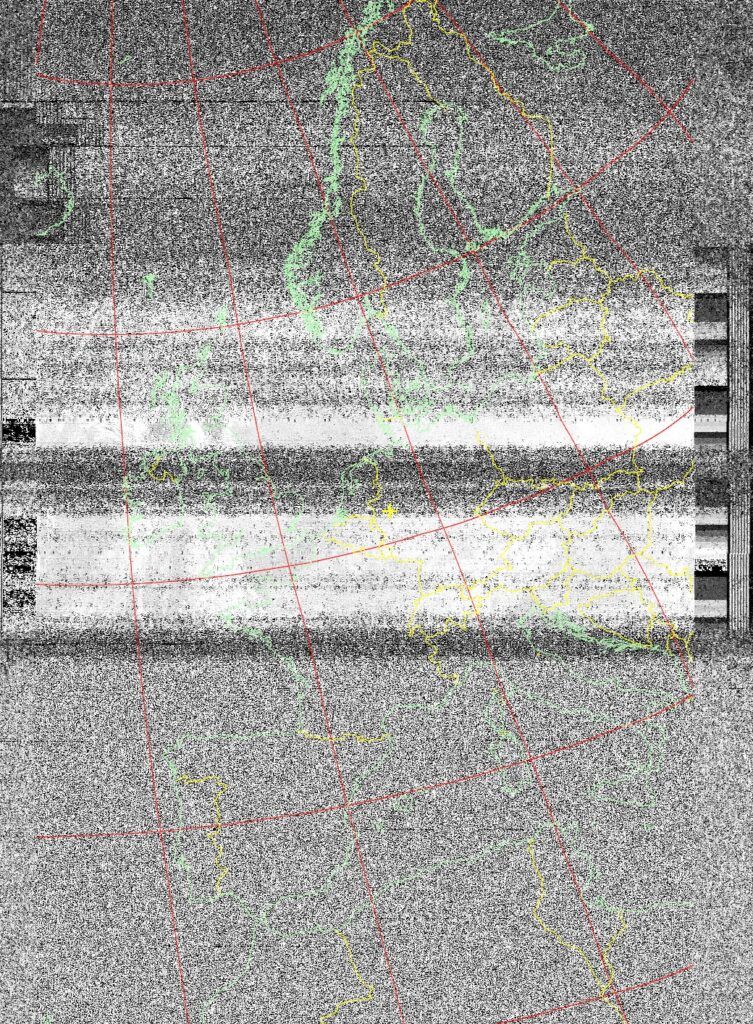

wxtoimg: Fertig verarbeitete Aufnahme mit eingezeichneten Ländergrenzen (sehr verrauscht)

Abschließende Worte

Am Ende kann ich sagen, dass es mir sehr viel Spaß gemacht hat, wenn auch mit verhältnismäßig sporadischer Technik einmal Daten aus dem All zu empfangen. Auch wenn das Ergebnis nicht perfekt ist, da es stark verrauscht ist, bin ich in Anbetracht des Standortes des “Fotografen” immer noch schwer beeindruckt. NOAA 18 sendet uns nun schon seit 2005 Aufnahmen, um den Menschen zu helfen, die Welt ein wenig besser zu verstehen und um das Wetter besser vorhersagen zu können. Ich finde, solche Technik einfach nur ergreifend.

Wenn du bis hier gelesen hast, möchte ich mich für deine Aufmerksamkeit bedanken. Ich freue mich sehr über einen Kommentar, was du von diesem Artikel hältst.

Danke!
Jannic

Weitere Fotos der Aufnahme
